模块化 PXIe 矢量网络分析仪
产品简介
PXIe矢量网络分析仪覆盖100 kHz至20 GHz宽频率范围，0.1 Hz高精度频率分辨率与1 Hz至10 MHz可调中频带宽，-55 dBm至+20 dBm功率输出设置范围，典型动态范围高达119 dB，在复杂测试场景中仍能保持优异的测量精度。单模块实现双端口S参数分析，可按需配置与灵活升级。支持多模块协同工作，与现有PXIe系统无缝集成，打造未来实验室与生产线。在同一机箱内级联多个VNA模块，轻松扩展端口而无性能损耗，全面适配高速生产、产线自动化测试、多端口器件表征与天线阵列测试等多元场景

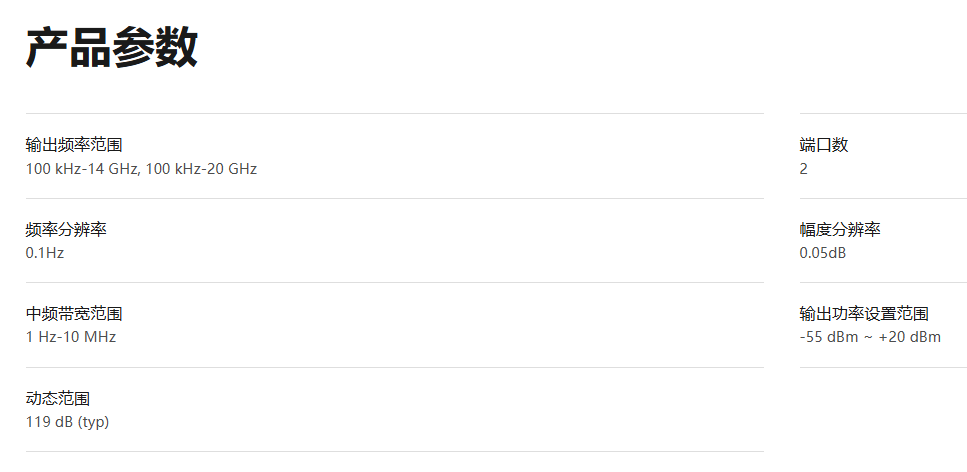

主要特性
- 频率范围：100 kHz- 20 GHz
- 频率分辨率：0.1 Hz
- 幅度分辨率：0.05 dB
- 中频带宽范围：1 Hz~10 MHz
- 输出功率设置范围：-55 dBm ~ +20 dBm
- 动态范围：119 dB (typ)
- 校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准（级联支持），全四端口校准（级联支持），TRL校准
传承旗舰性能
PXIe矢量网络分析仪覆盖100 kHz至20 GHz宽频率范围，0.1 Hz高精度频率分辨率与1 Hz至10 MHz可调中频带宽，-55 dBm至+20 dBm功率输出设置范围，典型动态范围高达119 dB，在复杂测试场景中仍能保持测量精度

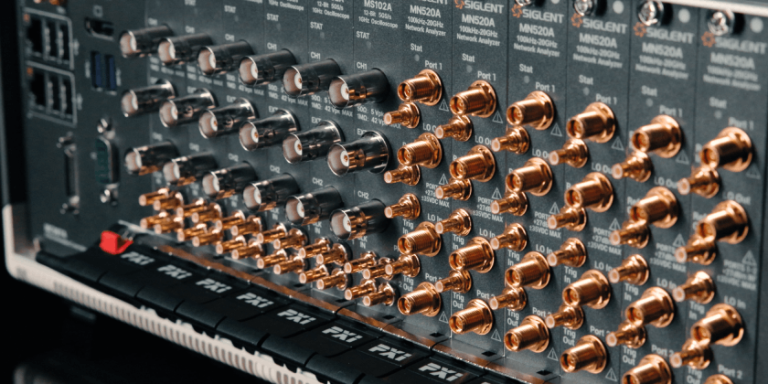

模块化设计，高集成易扩展
采用PXIe模块化设计，单模块实现双端口S参数分析，可按需配置与灵活升级。支持多模块协同工作，在同一机箱内级联多个VNA模块，轻松扩展端口而无性能损耗。更小的占地与更高的集成度，支持与现有PXIe系统无缝集成，可灵活搭配PXIe示波器等模块构建一体化测试系统，打造未来实验室与生产线

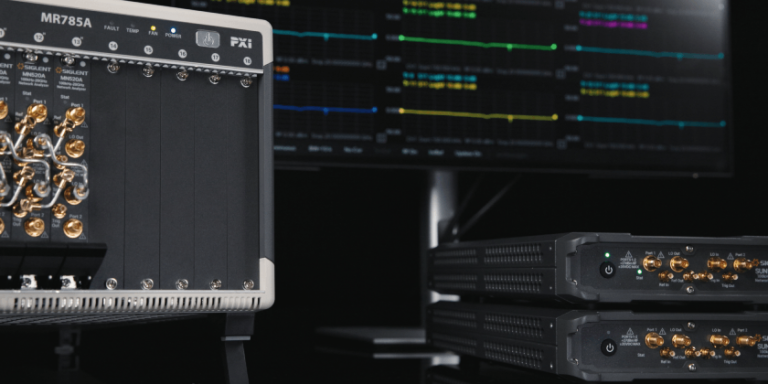

统一的软件生态，高效自动化
操作逻辑、界面布局与SNA系列高度统一，用户可快速上手。一台设备集成多种功能，配备时域分析、增强时域分析、频谱分析及自动夹具移除等丰富测量功能。依托PXIe总线的固有优势，实现通道、存储、处理能力的灵活扩展，配合PCIe高速传输提升批量测试效率，实现多模块、多仪器间的同步触发，快速数据交换与处理。
设备提供完善的编程接口，支持MATLAB、LabVIEW、Python、C#等开发环境，助力用户快速部署自动化测试系统。卓越的同步与吞吐性能，全面适配高速生产、产线自动化测试、多端口器件表征与天线阵列测试等多元场景

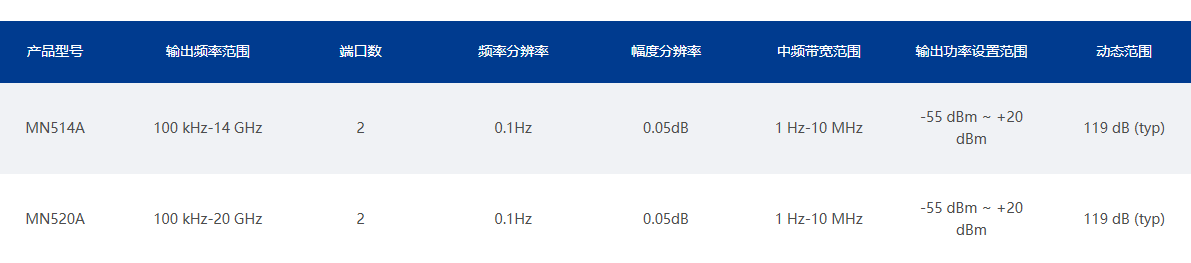

产品型号
