氢燃料电池直流电子负载M9716SL
넳 넲

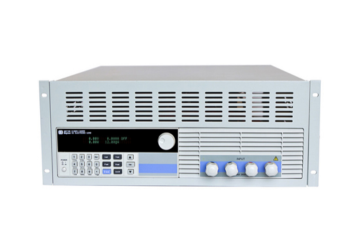

氢燃料电池直流电子负载M9716SL

氢燃料电池直流电子负载M9716SL

针对氢燃料电池的低电压大电流的特性，研发出了氢燃料电池专用的超低电压直流电子负载。提供0.1mV,1mA的解析度，单机最低0.3mΩ的最小内阻，满量程电流上升速度20A/μs（40μs爬升到800A），生产工艺科学严谨。







主要特点:

·       恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压六种高速动作模式；

·       过流，过压，过功率，过热，极性反接保护；

·       高亮度，真空VFD屏，双排四路同步显示；

·       根据温度变化，无极伺服智能风扇系统；

·       电路软启动时间设定，可根据设定电压值带载；

·       电池测试及短路功能；

·       提供动态测试，上升下降斜率设定；

·       支持外部触发输入，输出；

·       提供外部电流波形监视端子；

·       支持远端电压补偿，多个数据存储；

·       开机自检，软件校正，标准仪器架设计；

·       采用工业自动化的业界标准Modbus协议；

·       支持RS232，RS485，USB通讯。







应用范围

    氢燃料电池，汽车电子，航空航天，船舶，科研机构等行业。







产品型号参数

型  号

M9716L

M9716SL

M9716SL800

功率

3000W

3000W

3000W

电流

0-600A

0-600A

0-800A

电压

0-20V

0-10V

0-6V

最小可操作电压
(正比于电流大小)

0.6V@600A

0.3V@600A

0.24V@800A

定电流模式(CC)

量程

0-60A

0-600A

0-60A

0-600A

0-80A

0-800A

分辨率

1mA

10mA

1mA

10mA

1.3mA

13mA

精度

0.05%+0.1%FS

0.1%+0.15%FS

0.05%+0.1%FS

0.1%+0.15%FS

0.05%+0.1%FS

0.1%+0.15%FS

定电压模式(CV)

量程

0-5V

0-20V

0-2V

0-10V

0-2V

0-6V

分辨率

0.1mV

1mV

0.03mV

0.2mV

0.03mV

0.1mV

精度

0.03%+0.05%FS

0.03%+0.05%FS

0.03%+0.05%FS

0.03%+0.05%FS

0.03%+0.05%FS

0.03%+0.05%FS

定电阻模式(CR)(当输入电压和电流值≥满量程的10%)

量程

0.001Ω-10KΩ

0.001Ω-5KΩ

0.001Ω-10KΩ

0.001Ω-5KΩ

0.001Ω-10KΩ

0.001Ω-5KΩ

分辨率

16位

16位

16位

16位

16位

16位

精度

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

定功率模式(CW)(当输入电压和电流值≥满量程的10%)

量程

0-3000W

0-3000W

0-3000W

0-3000W

0-3000W

0-3000W

分辨率

1mW

10mW

1mW

10mW

1mW

10mW

精度

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

电压测量值

电压

0-5V

0-20V

0-2V

0-10V

0-2V

0-6V

分辨率

0.1mV

1mV

0.1mV

1mV

0.1mV

1mV

精度

0.015%+0.05%FS

0.015%+0.05%FS

0.05%+0.05%FS

0.05%+0.05%FS

0.05%+0.05%FS

0.05%+0.05%FS

电流测量值

电流

0-60A

0-600A

0-60A

0-600A

0-80A

0-800A

分辨率

0.1mA

1mA

0.1mA

1mA

0.1mA

1mA

精度

0.5%+0.5%FS

0.5%+0.5%FS

0.5%+0.5%FS

0.5%+0.5%FS

0.5%+0.5%FS

0.5%+0.5%FS

功率测量值(当输入电压和电流值≥满量程的10%)

功率

100W

3000W

100W

3000W

100W

3000W

分辨率

1mW

10mW

1mW

10mW

1mW

10mW

精度

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

1%+0.5%FS

电池测试功能

电池输入

0-5V

0-20V

0-2V

0-10V

0-2V

0-6V

 Max测量值:容量=99999Ah; 分辨率=1mA; 测试时间=0.1s-999h

动态测试功能

电流最快
上升速度

15A/μs

15A/μs

20A/μs

 动态编程: 0-25kHz; T1&T2:40μs-999s;

电流软启动时间

10ms;20ms;50ms;100ms;200ms;500ms;1000ms;

短路功能

电流上限

≒66A

≒660A

≒66A

≒660A

≒88A

≒880A

最低电压

 0V

最小电阻

≒1mΩ

≒0.5mΩ

≒0.3mΩ

温度

工作

0～40℃

储存

–10℃～70℃

尺寸

W*H*D(mm)

428*207*453.5

重量

kg

31.6

　

　

备注：此系列产品提供定制业务（Max电流和最小内阻），详询美尔诺公司和各级代理商





如果您需要通过电脑远程控制或设置list参数，并且购买了通讯接口，您可能需要下载以下文件：

1、https://www.byxm17.com/download
通讯协议及产品操作手册 美尔诺电子负载.pdf

2、https://www.byxm17.com/download_APP
美尔诺电子负载 程控软件,rar
美尔诺 USB驱动 M133通讯驱动.rar
美尔诺电子负载 LABVIEW驱动.rar
