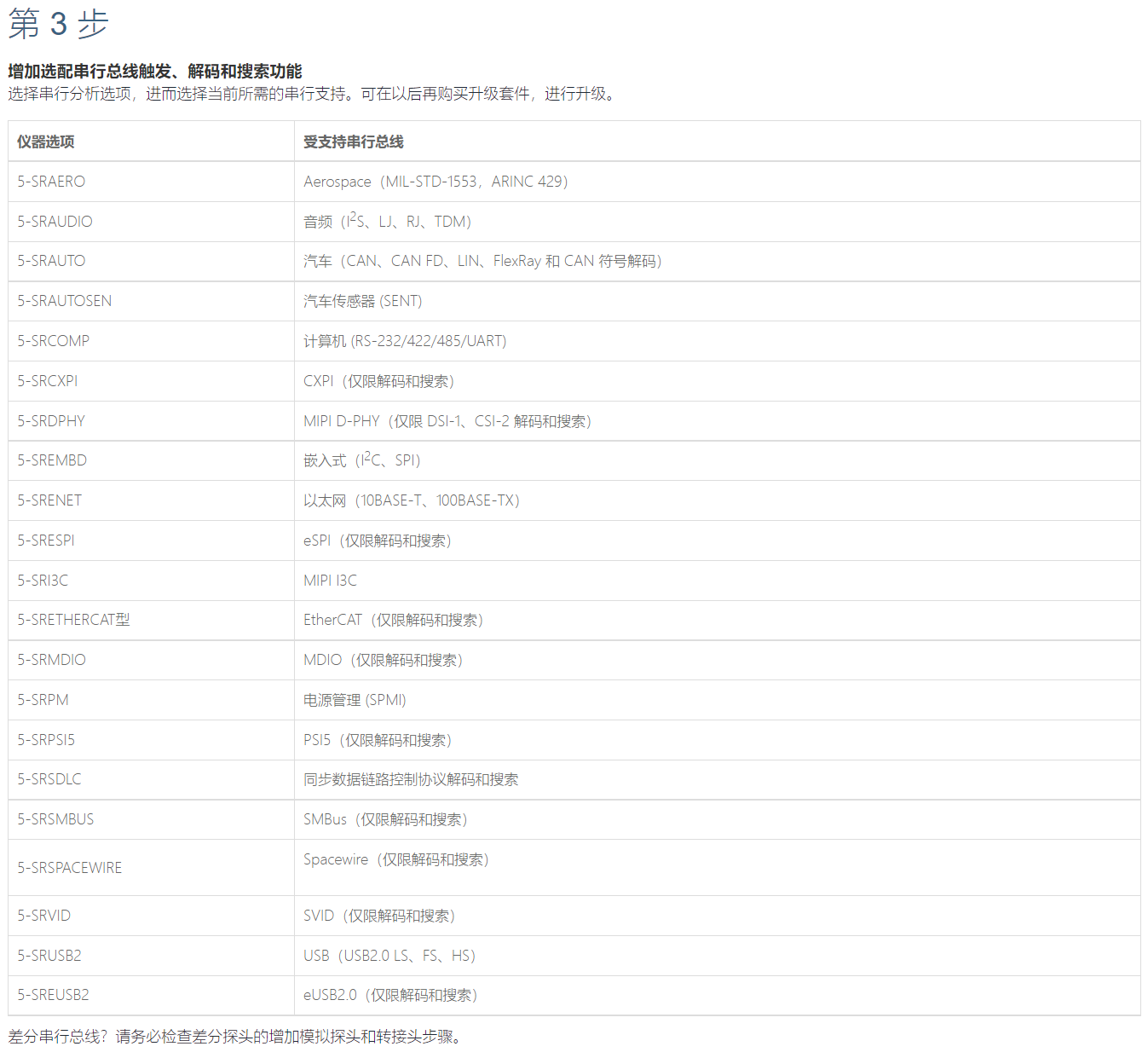

5 系列紧凑型 MSO MSO58LP
- 带宽选项
- 20 MHz、250 MHz 和 1 GHz
- 输入耦合
- DC、AC
- 输入阻抗
- 50 Ω ± 1%
1 MΩ ± 1%,13.0 pF ± 1.5 pF
- 输入灵敏度范围
-
- 1 MΩ
- 500 µV/div ~ 10 V/div,1-2-5 序列
- 50Ω
- 500 µV/div ~ 1 V/div,1-2-5 顺序
- 注:注:500 μV/div 是 1mV/div 的 2 倍数字缩放
- 最大输入电压
-
50 Ω:5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ:300 VRMS CAT II,
对于 1 MΩ,在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降;
45MHz ~ 450MHz 时额定值以 14 dB/10 倍频程比率下降;> 450 MHz 时,5.5VRMS
- 有效位 (ENOB),典型值
-
- < 1 GHz 型号, High Res 模式, 50 Ω, 10 MHz 输入, 90% 全屏
-
带宽 ENOB 1 GHz 7.6 500 MHz 7.9 350 MHz 8.2 250 MHz 8.1 20 MHz 8.9
- 随机噪声,RMS,典型值
-
- 1 GHz,高分辨率模式 (RMS)
-
1 GHz 50Ω 1 MΩ V/div 1 GHz 500 MHz 350 MHz 250 MHz 20 MHz 500 MHz 350 MHz 250 MHz 20 MHz ≤1 mV/div 6 254 μV 198 μV 141 μV 118 μV 70.0 μV 189 μV 143 μV 118 μV 64.8 μV 2 mV/div 255 μV 198 μV 143 μV 121 μV 70.4 μV 194 μV 145 μV 121 μV 66.0 μV 5 mV/div 262 μV 202 μV 150 μV 133 μV 72.8 μV 196 μV 152 μV 130 μV 69.6 μV 10 mV/div 283 μV 218 μV 169 μV 158 μV 79.8 μV 212 μV 167 μV 154 μV 78.2 μV 20 mV/div 357 μV 273 μV 222 μV 223 μV 102 μV 269 μV 214 μV 223 μV 104 μV 50 mV/div 677 μV 516 μV 436 μV 460 μV 196 μV 490 μV 410 μV 480 μV 207 μV 100 mV/div 1.61 mV 1.23 mV 1.02 mV 1.04 mV 464 μV 1.16 mV 964 μV 1.05 mV 475 μV 1 V/div 13.0 mV 9.88 mV 8.41 mV 8.94 mV 3.77 mV 13.6 mV 10.6 mV 11.1 mV 5.47 mV
- DC 增益精度
-
- ✓50 Ω
-
±2.0%7(2 mV/div 时为 ±2.0%,1 mV/div 时为 ±4%,典型值)
±1.0%8,(2 mV/div 时为 ±1.0% 满刻度,1 mV/div 时为 ± 2%,典型值)
- 位置范围
- ±5 格
- 最大偏置范围
-
- 输入信号不得超过 50 Ω 输入路径的最大输入电压。
V/div 设置 最大偏置范围,50 Ω 输入 1 mV/div - 99 mV/div ±1 V 100 mV/div - 1 V/div ±10 V
- 串扰(通道隔离度),典型值
- ≥ 200:1,对 V/div 设置相等的任意两条通道直到额定带宽
- DC 均衡
-
0.1 div, DC-50 Ω 示波器输入阻抗(50 Ω BNC 端接)
0.2 div @ 1 mV/div,DC-50 Ω 示波器输入阻抗(50 Ω BNC 端接)
0.4 div @ 500 μV/div,DC-50 Ω 示波器输入阻抗(50 Ω BNC 端接)
0.2 div, DC-1 MΩ 示波器输入阻抗(50 Ω BNC 端接)
0.4 div @ 500 μV/div,DC-1 MΩ 示波器输入阻抗(50 Ω BNC 端接)
垂直系统 - 数字通道
- 通道数量
- 安装的每只 TLP058 有 8 个数字输入 (D7-D0) (有一条模拟通道)
- 垂直分辨率
- 1 位
- 最大输入切换速率
- 500 MHz
- 可检测的最小脉宽, 典型值
-
300 ps
20 MHz、250 MHz 和 1 GHz,最大模拟通道数 8,最大数字通道数(带可选逻辑探头) 64
